Technische Informatie

ATV uitgangen:

10.150 GHz	Off-Air
10.425 GHz	On-Air
5.712 GHz	Under Test

ATV ingangen:

1	23cm	1250 MHz
2	23cm	1275 MHz
3	13cm	2335 MHz
4	13cm	2365 MHz
5	Testvakje
6	6cm	5780 MHz
7	3cm verticaal	10.350 MHz
8	6cm	5840 MHz
9	4-PIP / PI6HVS	10.240 MHz
10	PI6HLM	10.255 MHz
11	PI6ZDM	10.225 MHz
12	PI6ATV	10.475 MHz

WFM Ingangen

(Open op MPX Signaal)

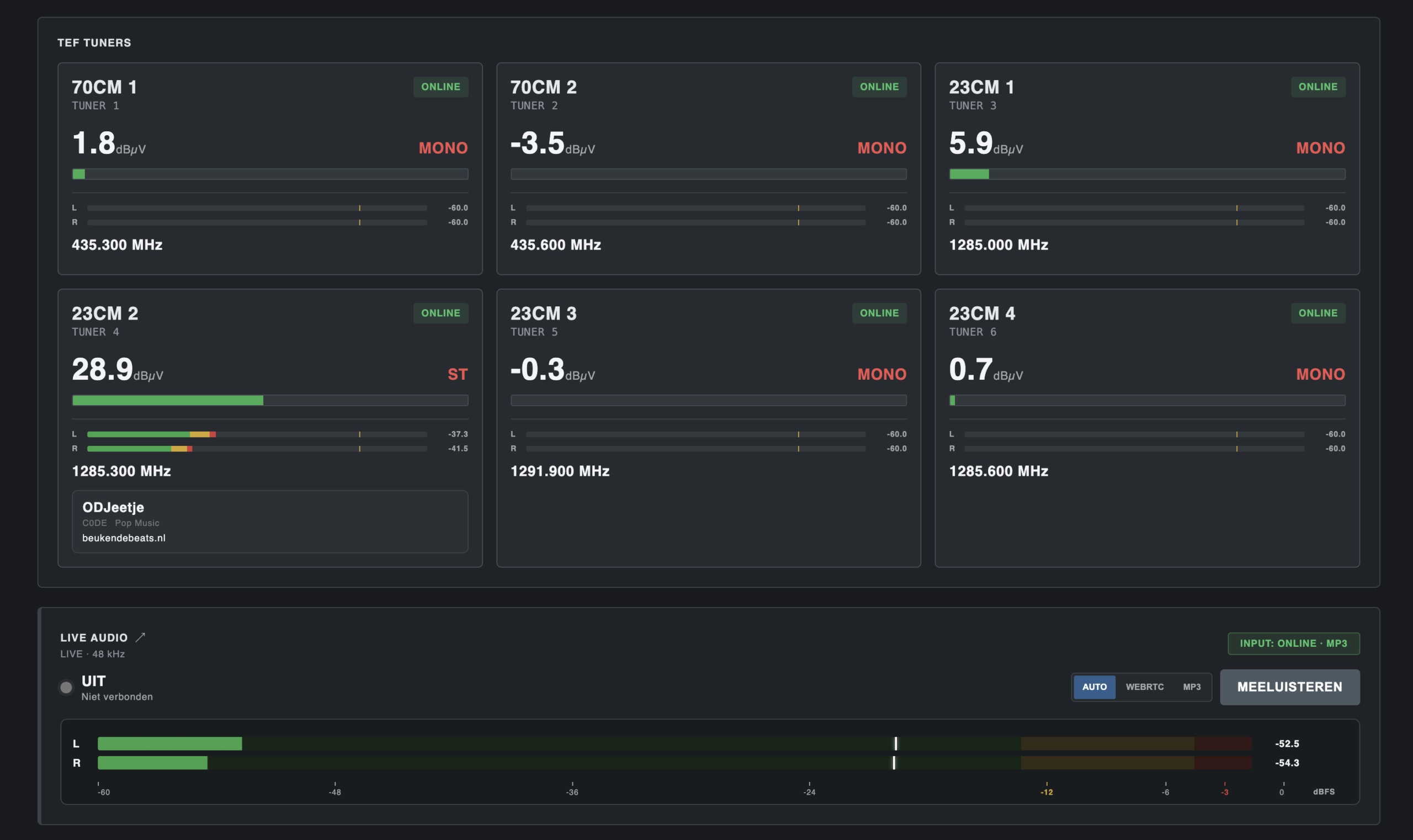

5x TEF6686 tuner met automatische IF bandbreedte voor optimale DX ontvangst.

70 cm WFM:
435,300 MHz (Via Web beschikbaar)
435,600 MHz

23 cm WFM:
1285,000 MHz
1285,300 MHz
1285,600 MHz

Klik op de foto voor remote control / low latency stream

Audio op PI6ZTM

Alle ingangen zijn voorzien van stereo audio.

23, 13, 6 en 3 cm: Analoog 7,02 MHz (links) en 7,20 MHz (rechts), 50 kHz deviatie, 50 µs deëmphase of NICAM 6,552 MHz.

WFM met MPX, 75 kHz deviatie, 50 µs deëmphase.

Het aangeboden audio op de ingangen wordt één op één doorgezet naar de uitgang in zowel analoog als NICAM.

FM 7.02 – 7.20
NICAM 6.552

Antennes

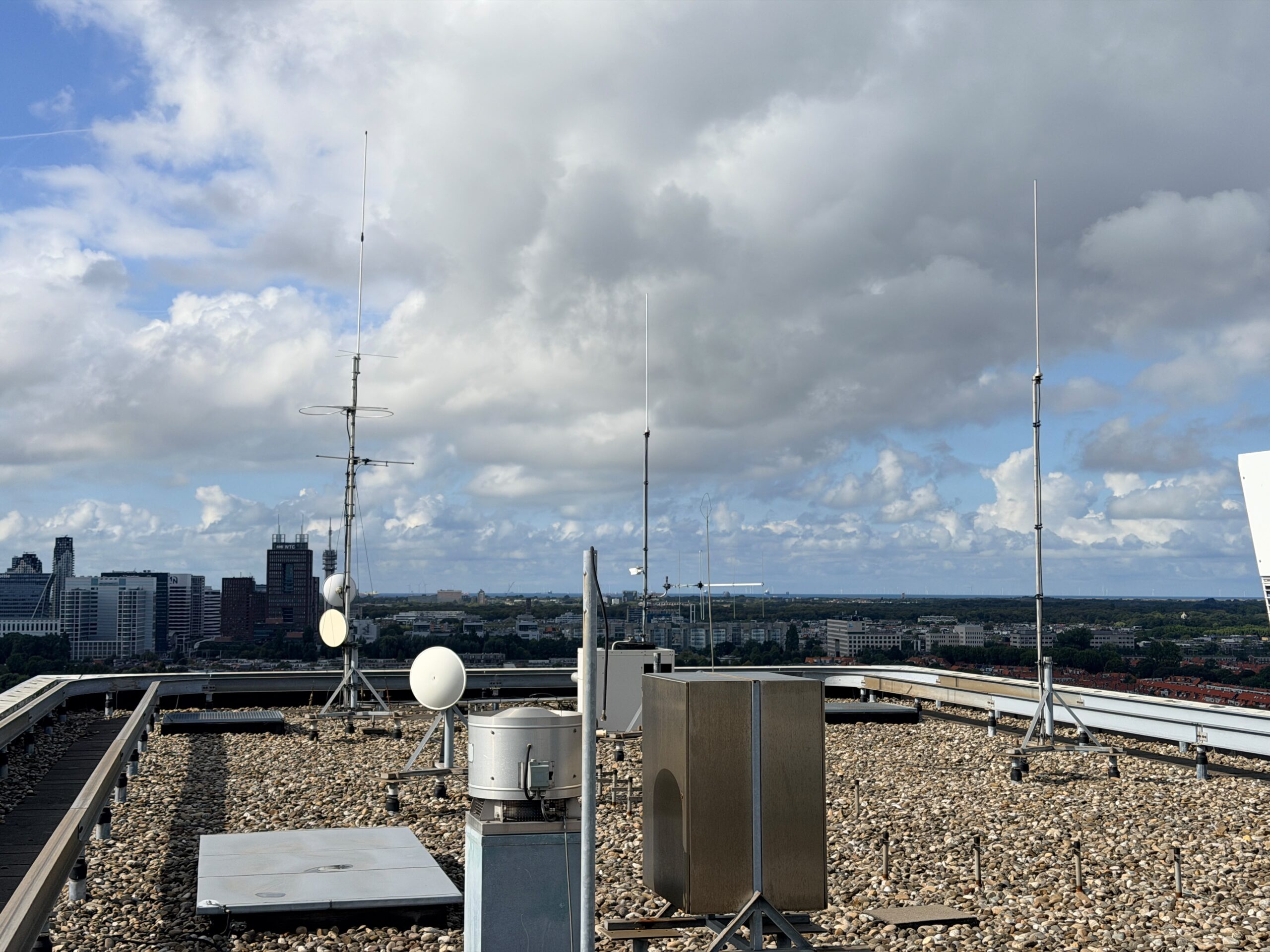

De antennes staan opgesteld op ongeveer 100 meter NAP.

Zendantenne 3cm: 2 x 25-slots golfpijp met wings, polarisatie horizontaal 360° (Ontworpen door Hans Bruin EMT)

Zendantenne 6cm: 2 x 16-slots golfpijp, polarisatie horizontaal 360°

Ontvangstantenne 70 cm WFM: Stacked 2x BigWheel (Klaverblad) 360°

Ontvangstantenne 23 cm ATV en WFM: Alford-slot, polarisatie horizontaal 360°

Ontvangstantenne 13 cm: rioolbuis met onbekende inhoud…

Ontvangstantenne 6 cm: golfpijp, polarisatie horizontaal 360°

Ontvangstantenne 10.350 MHz: Flat Panel met 60° openingshoek, polarisatie verticaal richting oost.

Ontvangstantenne PI6ZDM: Lenshoorn

Ontvangstantenne PI6ATV: Lenshoorn

Ontvangstantenne PI6HLM: Lenshoorn

Ontvangstantenne PI6HVS :Lenshoorn met PI6ZTM-LNB 🙂

Bediening:

Om technische redenen is PI6ZTM niet te bedienen door gebruikers.
Hier zal voorlopig ook geen verandering in komen.
Vaak is er wel een operator aanwezig die audio of video kan schakelen.
